U-Bahn-Verlängerung U6 nach Martinsried

U-Bahn-Verlängerung U6 nach Martinsried

Bau­ober­leitung, Bau­überwachung, Ausschreibung, Logistik und Lean Management für den neuen Endbahnhof der U6.

Bauaufgabe

Die U6 wird vom Klinikum Großhadern um rund einen Kilometer nach Martinsried verlängert. Der neue Bahnhof Martinsried erschließt den Forschungscampus mit der Ludwig-Maximilians-Universität und den Max-Planck-Instituten und wird neuer südlicher Endbahnhof der U6. Bahnhof und Tunnel entstehen in offener und teilweise in Deckelbauweise, ein großer Teil davon im Bereich einer ehemaligen Deponie. Dazu gehören ein Busbahnhof, ein Pumpwerk mit verlegtem Abwasserkanal sowie die Wiederherstellung der Straßen und Wege. Rund 400 m des Tunnels liegen auf Münchner Stadtgebiet, rund 600 m auf dem Gebiet der Gemeinde Planegg, die Bauherrin ist. Baubeginn war im Oktober 2022, die Inbetriebnahme ist für 2027 geplant. Für den belasteten Aushub wurde eine rund 65.000 m² große Zwischenlagerfläche mit Absetz-, Rückhalte- und Sickerbecken angelegt.

Unsere Leistungen

  • Bau­ober­leitung und örtliche Bau­überwachung für Ingenieurbauwerke und Verkehrsanlagen (HOAI §§ 43 und 47, LPH 8)
  • Ausschreibung und Vergabe des raumbildenden Ausbaus (LPH 6 und 7) mit Bau­überwachung
  • Anti-Claim-Management, Nachtragsprüfung dem Grunde und der Höhe nach, Rechnungsprüfung
  • Abnahmen nach § 62 BOStrab, Mitwirkung an der Inbetriebnahme und am Bauwerksbuch
  • Koordination von SiGeKo, Sparten (Fernwärme, Mittelspannung, Trinkwasser, Telekommunikation) und Beschwerdemanagement
  • Organisation der Zwischenlagerfläche Nord für belasteten Aushub
  • Fünf Verkehrsphasen mit provisorischen Lichtsignalanlagen am Klopferspitz
  • Gesamtlogistikkonzept und Ausschreibung der Baulogistik
  • Tragwerksplanung für Metallbauteile des Ausbaus
  • Last Planner® System für den Ausbau der Betriebsräume: Schulung der Firmen und wöchentliche Planungsrunden

Eigene Projektseiten

Die Baulogistik und das Lean Management für den Ausbau stellen wir auf eigenen Seiten ausführlich vor.

Besonderheiten

Die Baustelle liegt direkt am Klinikum Großhadern und an Forschungseinrichtungen. Anlieferung, Lärm- und Staubschutz, Rettungswege und angrenzende Großbaustellen (Haunersche Kinderklinik, Biozentrum) mussten laufend abgestimmt werden. Der Bahnsteig in Sichtbeton erhält über große Öffnungen in der Decke Tageslicht.

Neubaustrecke
rund 1 km
Bohrpfähle
rund 800
Beton
rund 100.000 m³
Erdaushub
rund 340.000 m³
Baustahl
rund 11.000 t
Verpressanker
rund 4 km
Bahnsteiglänge
120 m
Inbetriebnahme
geplant 2027
Trasse im Abendlicht, November 2023

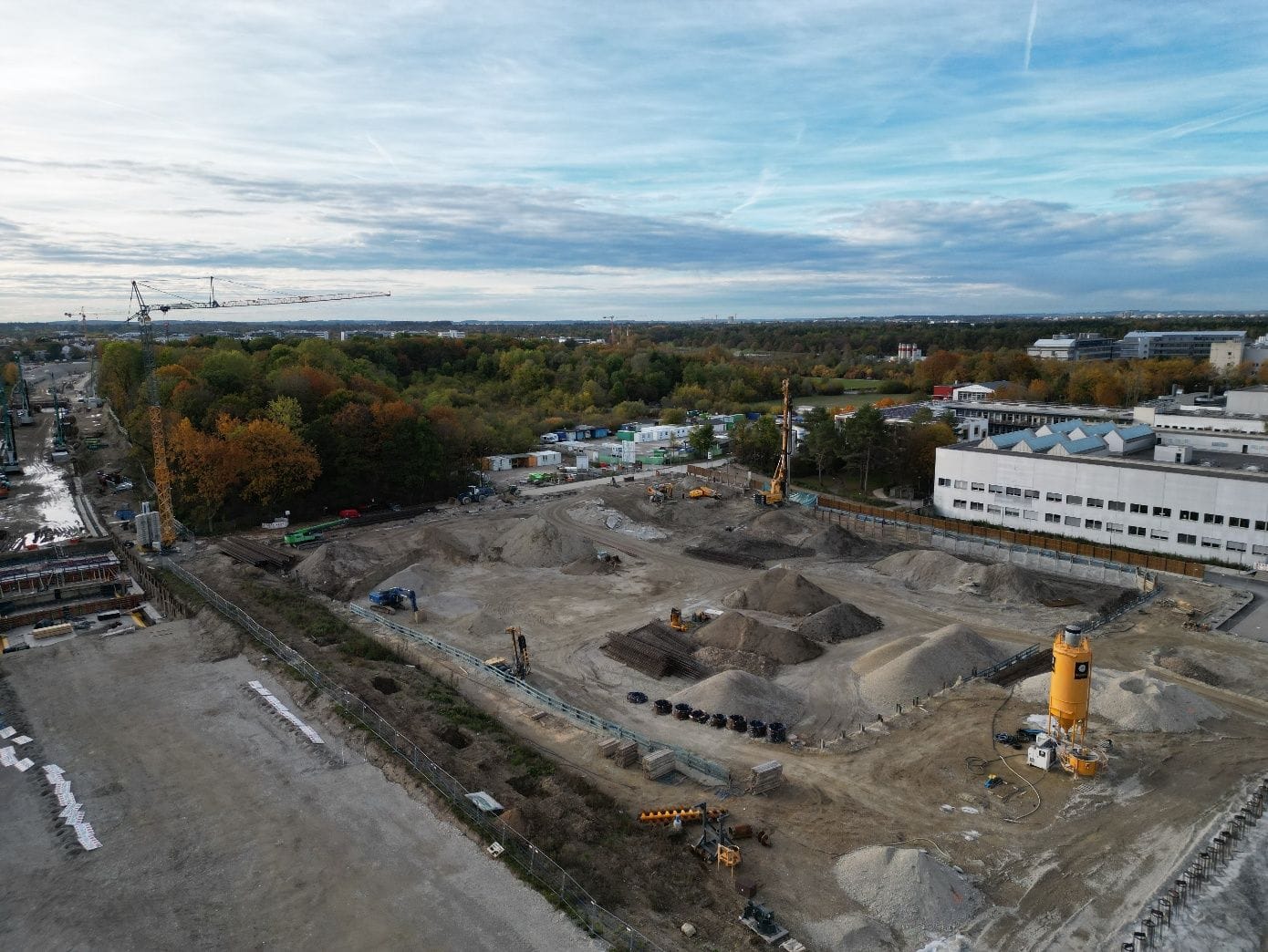

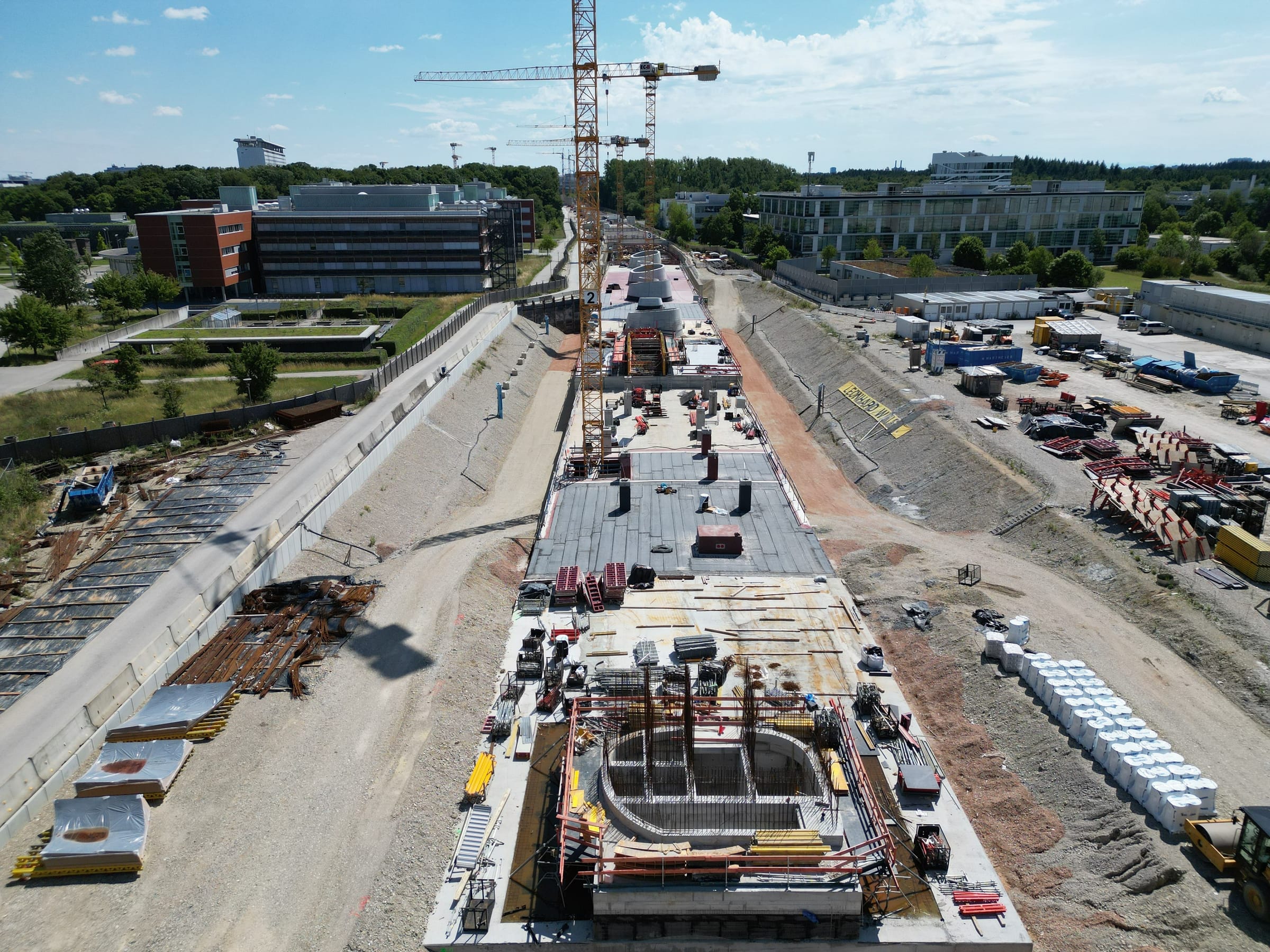

Baufeld am Campus Martinsried aus der Luft
Baufeld der Trasse, Mai 2023

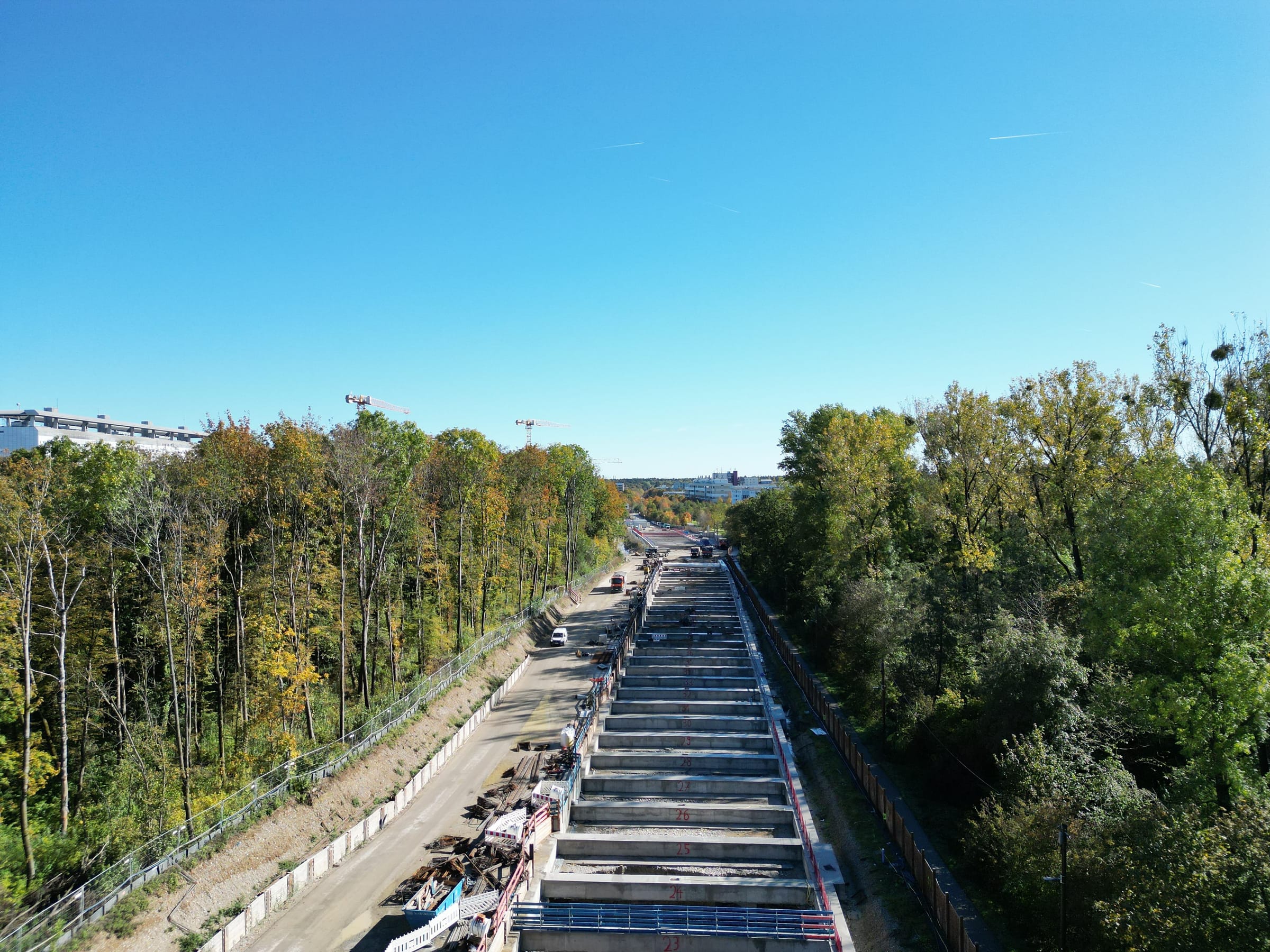

Tunnelblöcke in der Waldschneise
Bohrpfahlherstellung

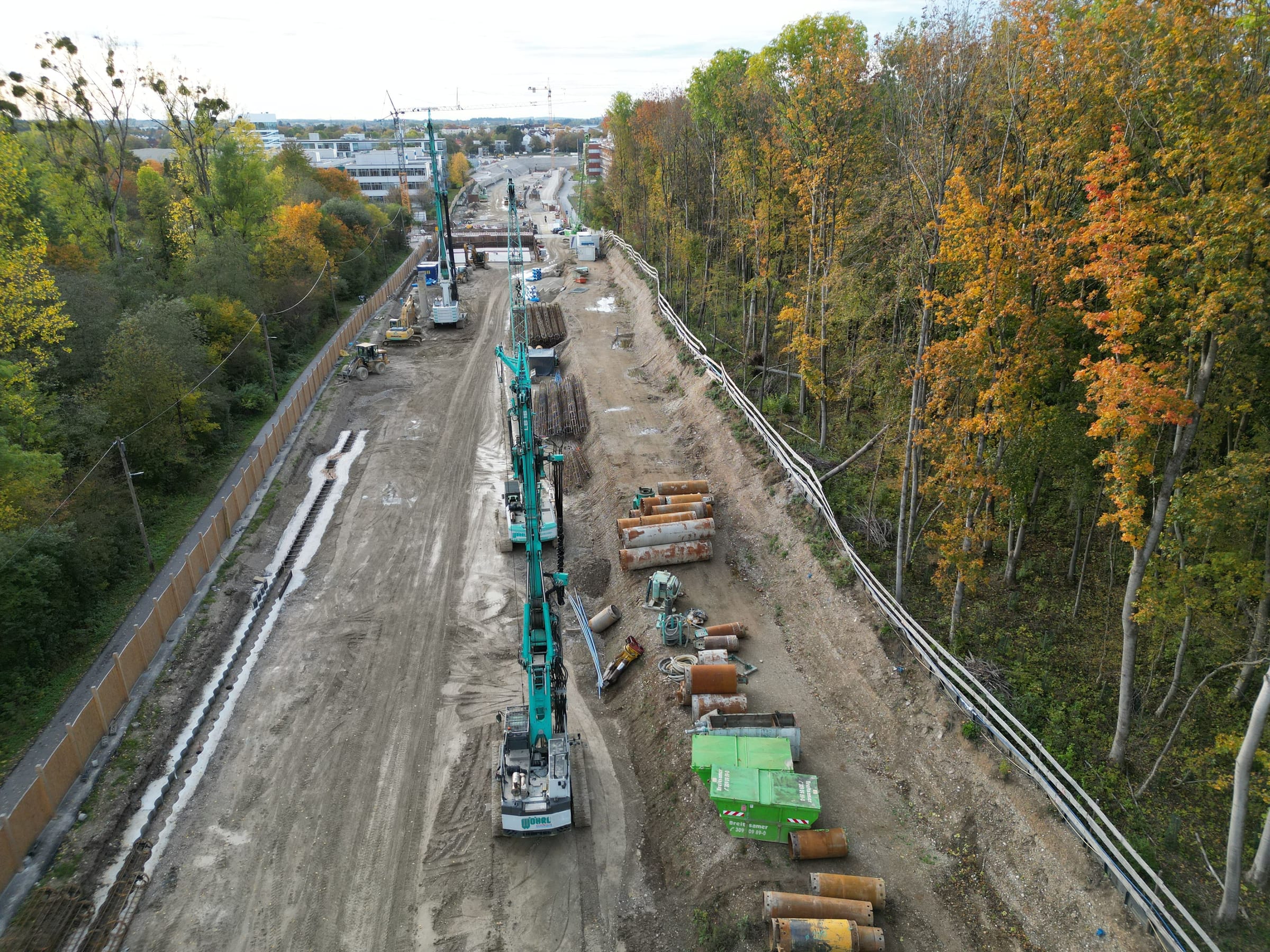

Bohrgerät in der Trasse

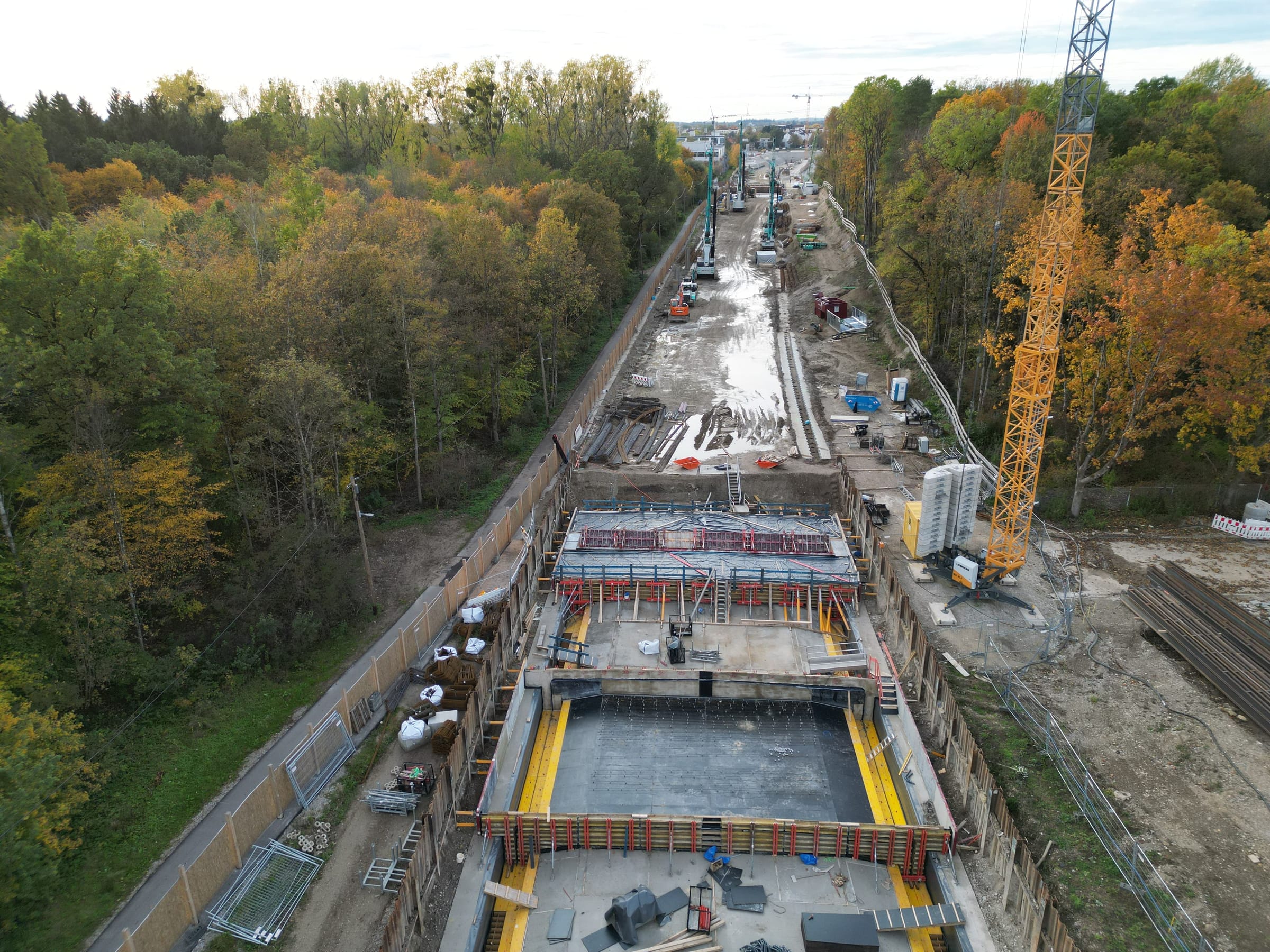

Tunnelblöcke im Bau
Tunnelblock unter der Straßenkreuzung

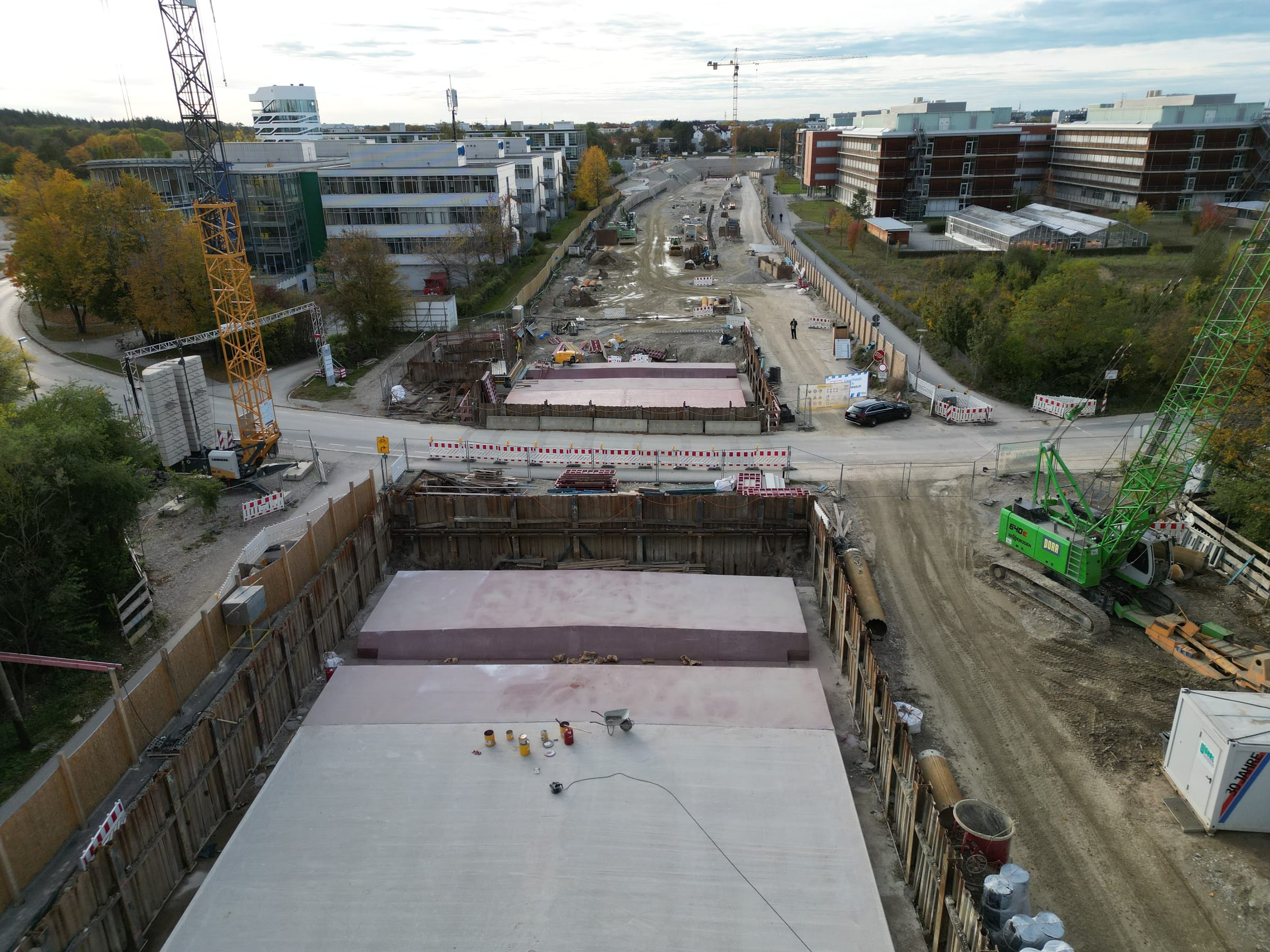

Baugrube mit Bodenplatte

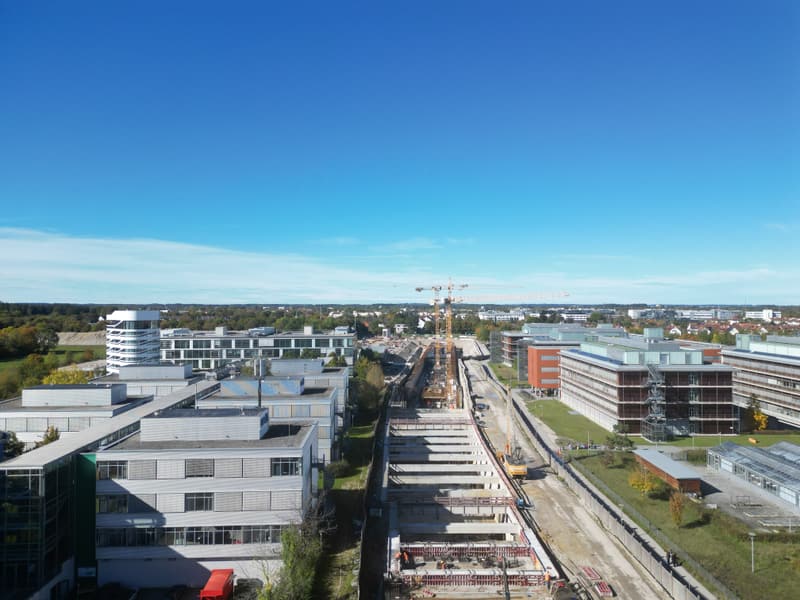

Trasse zwischen den Campusgebäuden

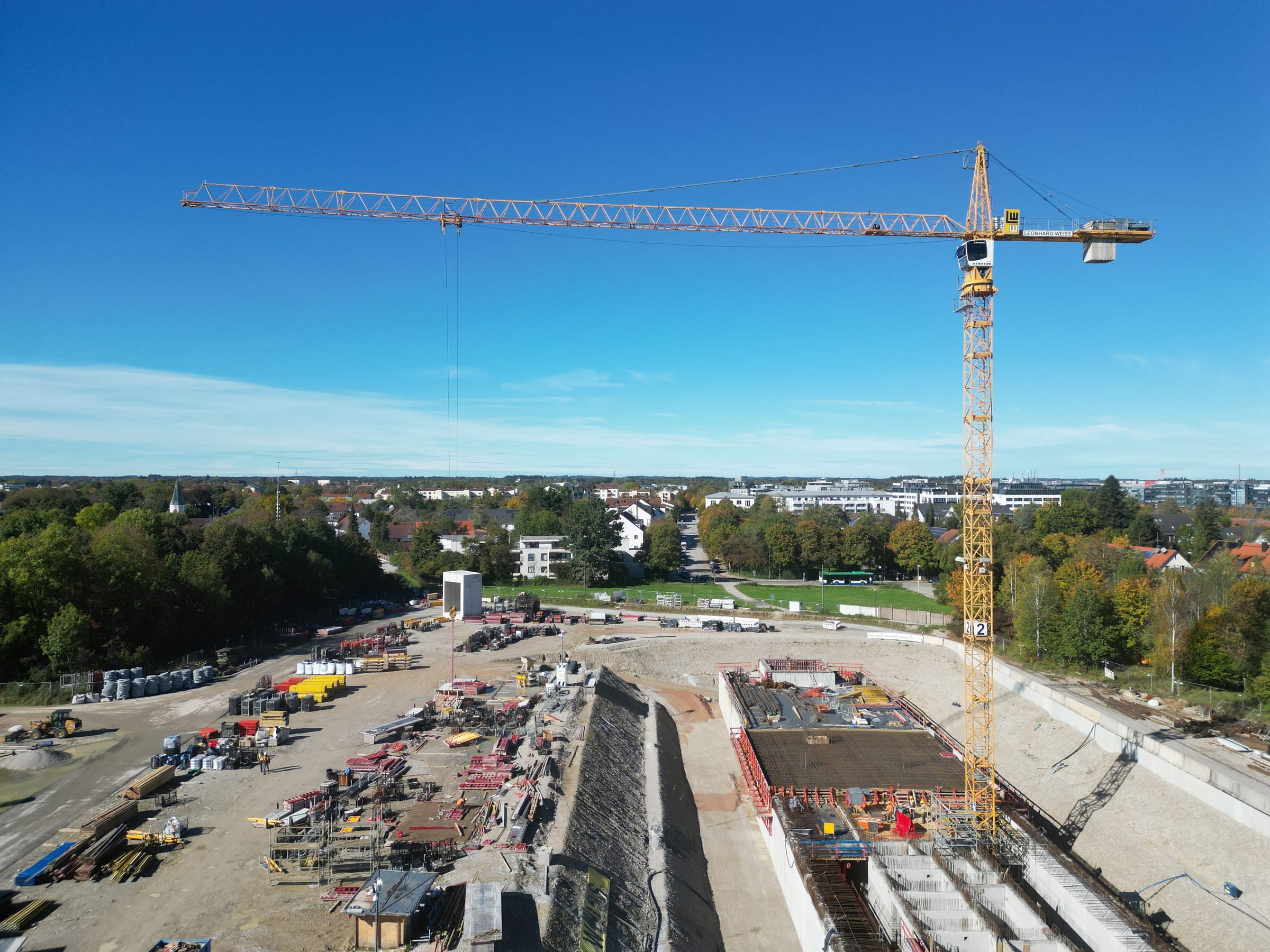

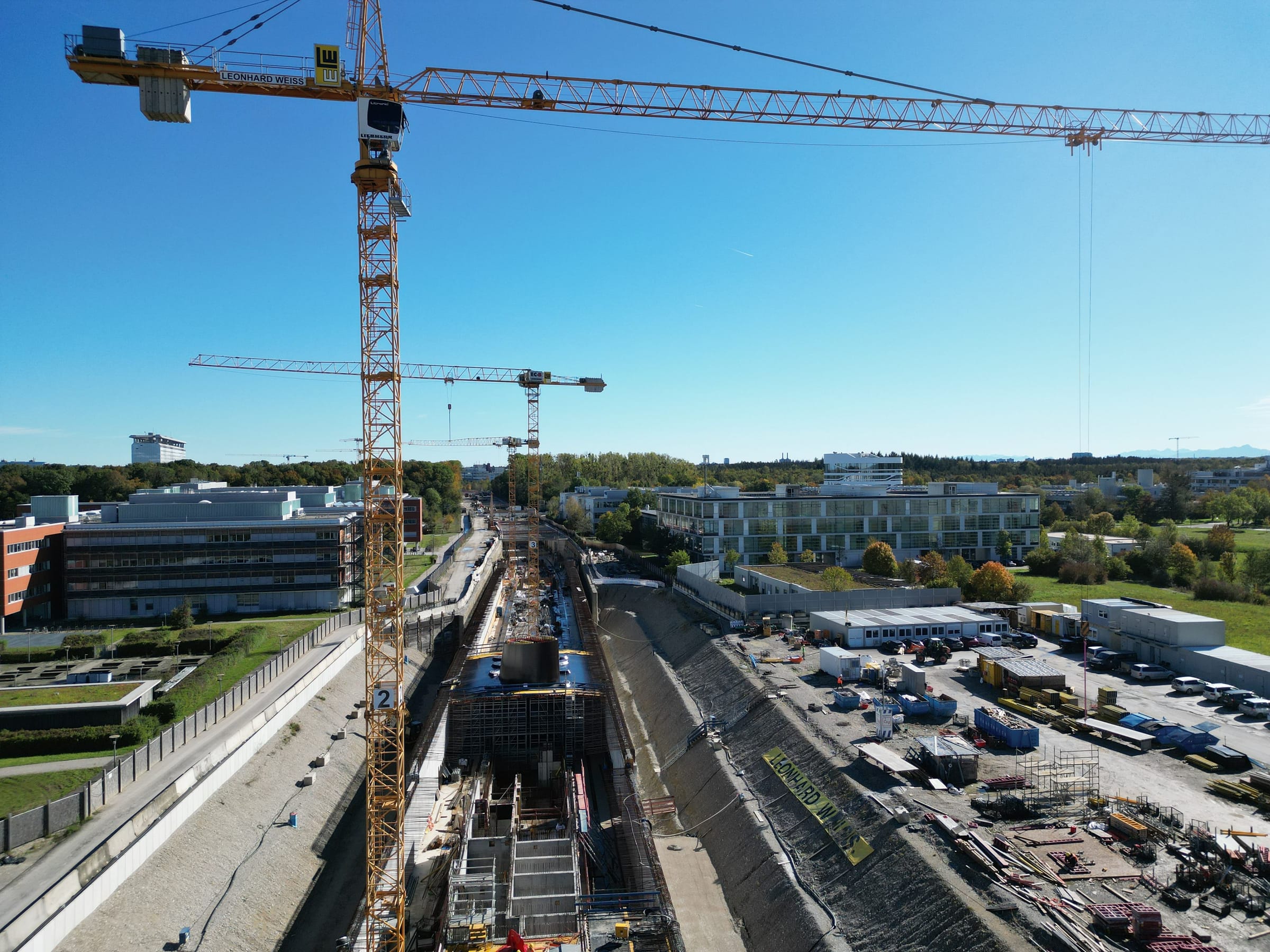

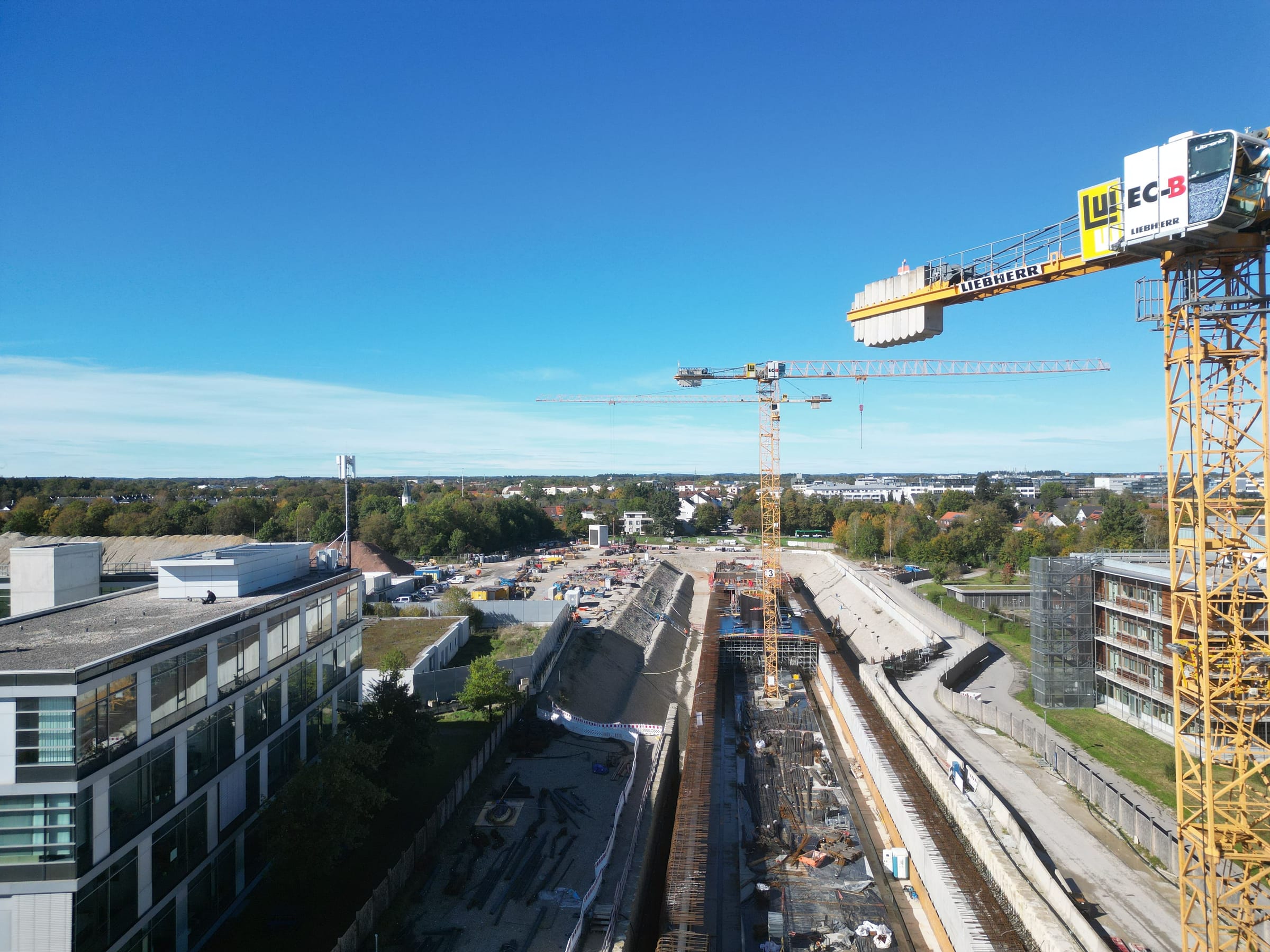

Bahnhofsbaugrube mit Turmdrehkran
Bahnhofsbaugrube
Tunneldeckel im Bau
Ostkopf mit Deckel
Baufeld vor dem Klinikum Großhadern
Trasse zwischen den Campusgebäuden

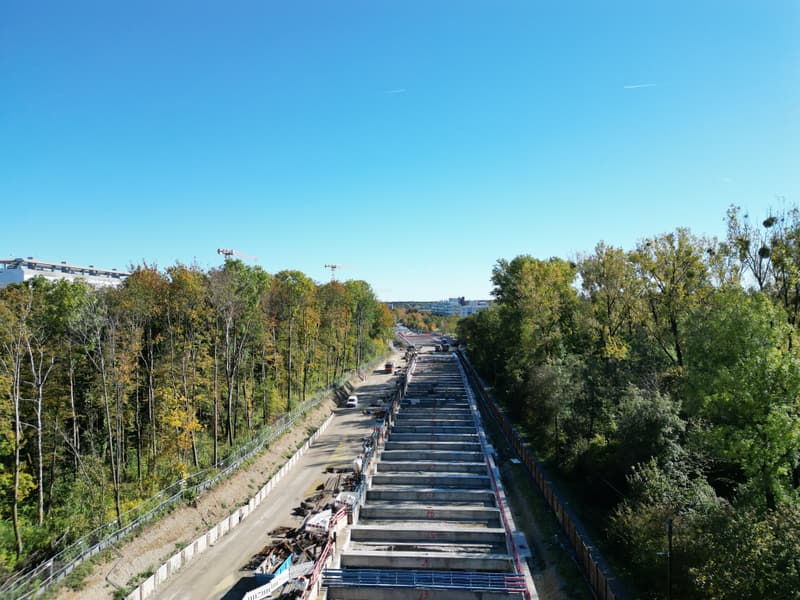

Tunneltrasse

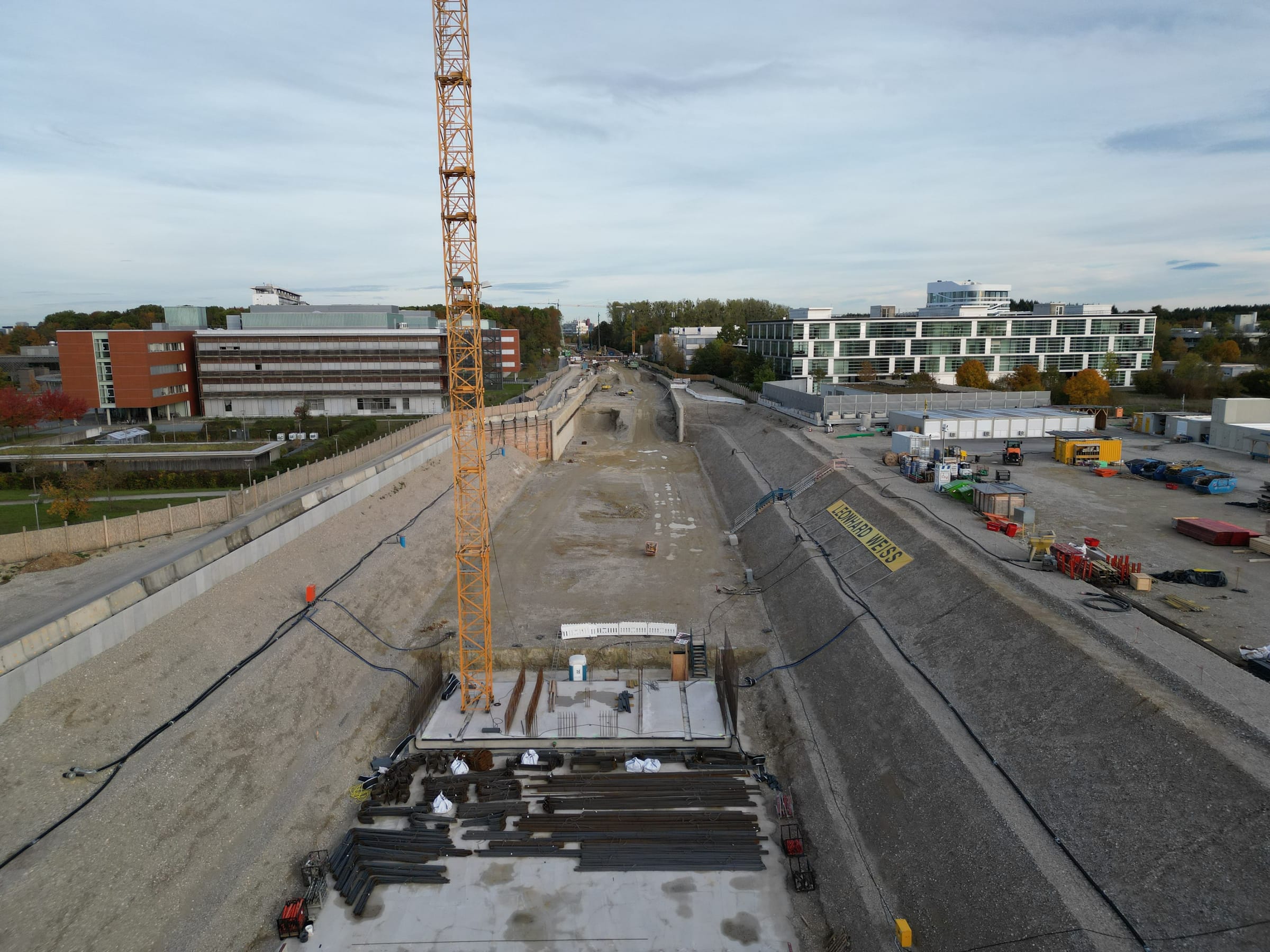

Bahnhofsbaugrube
Baugrube Bahnhof West

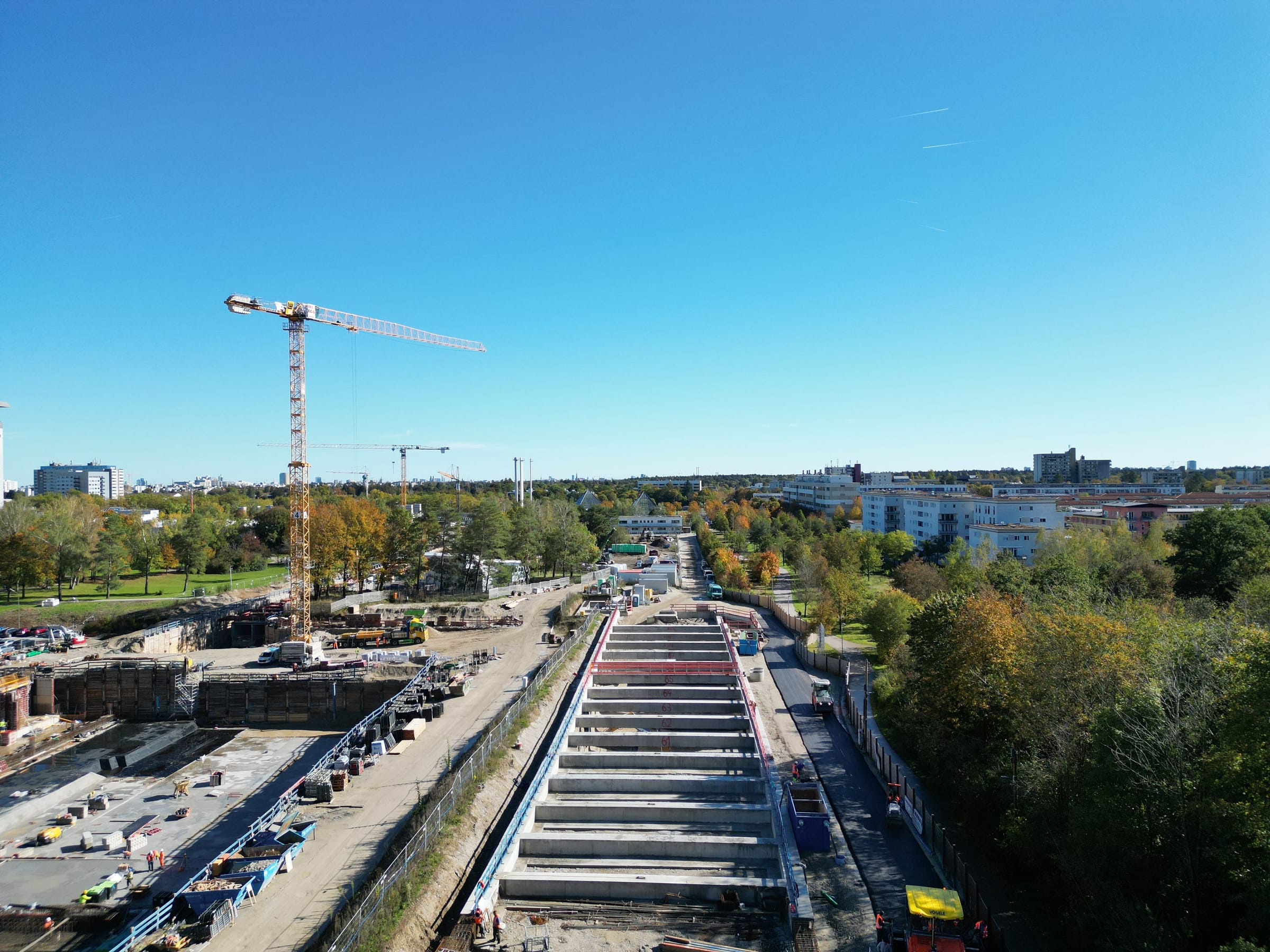

Tunnelbauwerk
Bauzustand Oktober 2024
Baufeld mit Busbahnhof

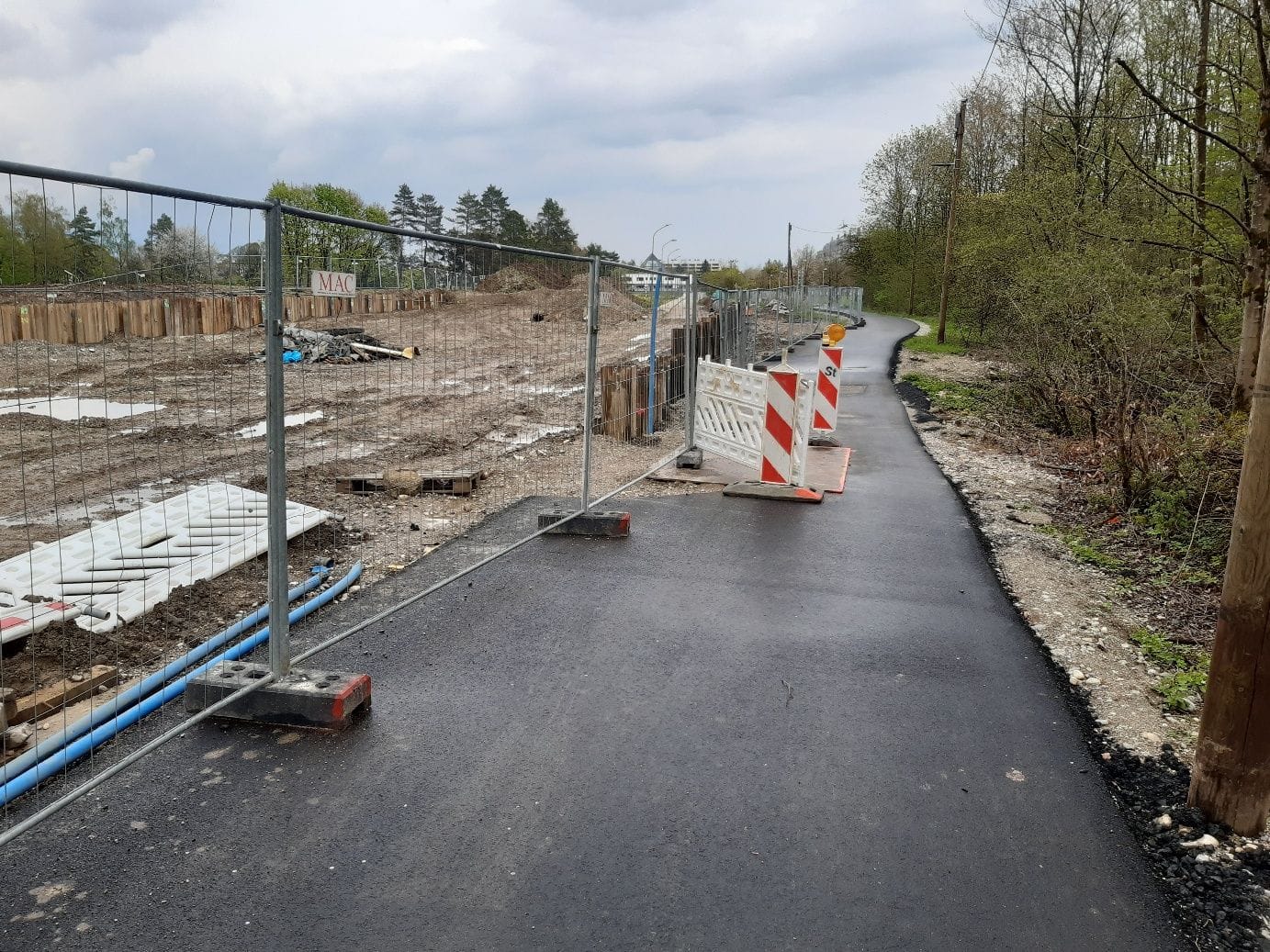

Verkehrsführung Am Klopferspitz

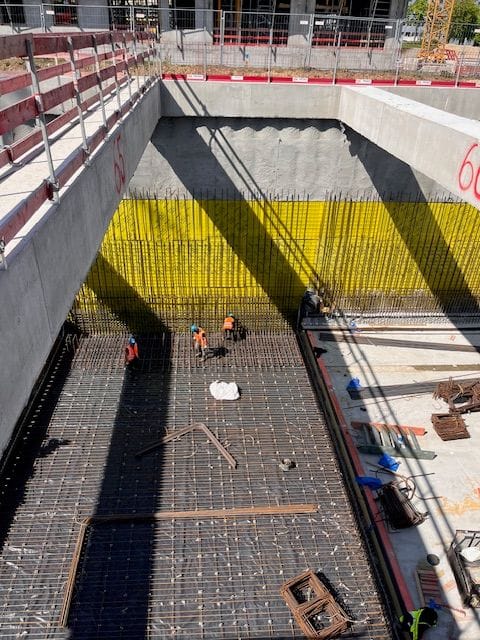

Bewehrung der Bodenplatte in der Baugrube
Tunnelbauwerk mit Autokran
Zugangsbauwerk mit Treppengerüst
Bewehrungsarbeiten
Bewehrung vor der Wandschalung
Bewehrung der Decke
Bahnhofshalle mit Deckenträgern
Bahnhof im Rohbau
Bahnhofshalle mit Deckenträgern und Tageslicht
Bahnhof Martinsried im Bau

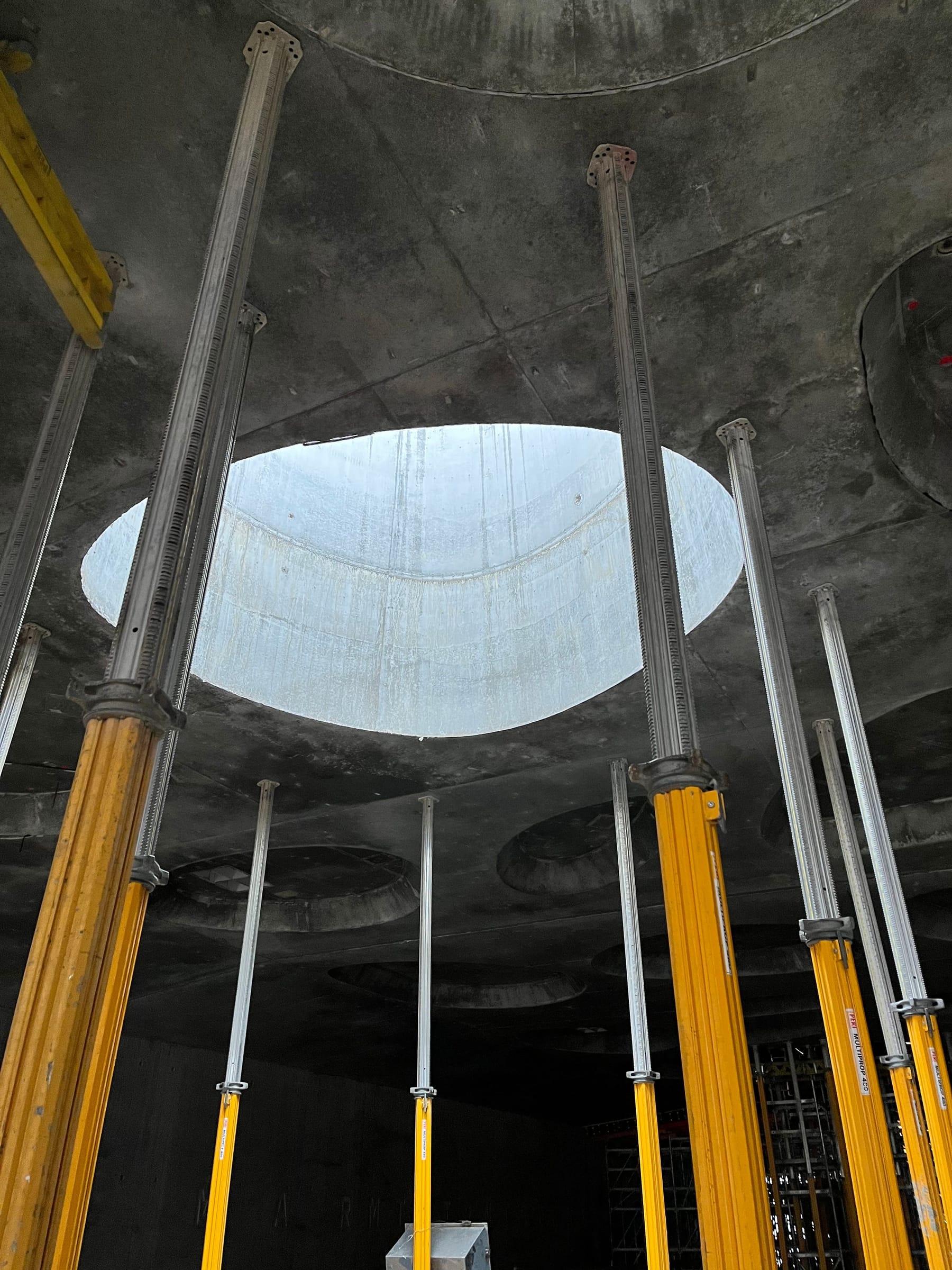

Lichtöffnung in der Bahnhofsdecke

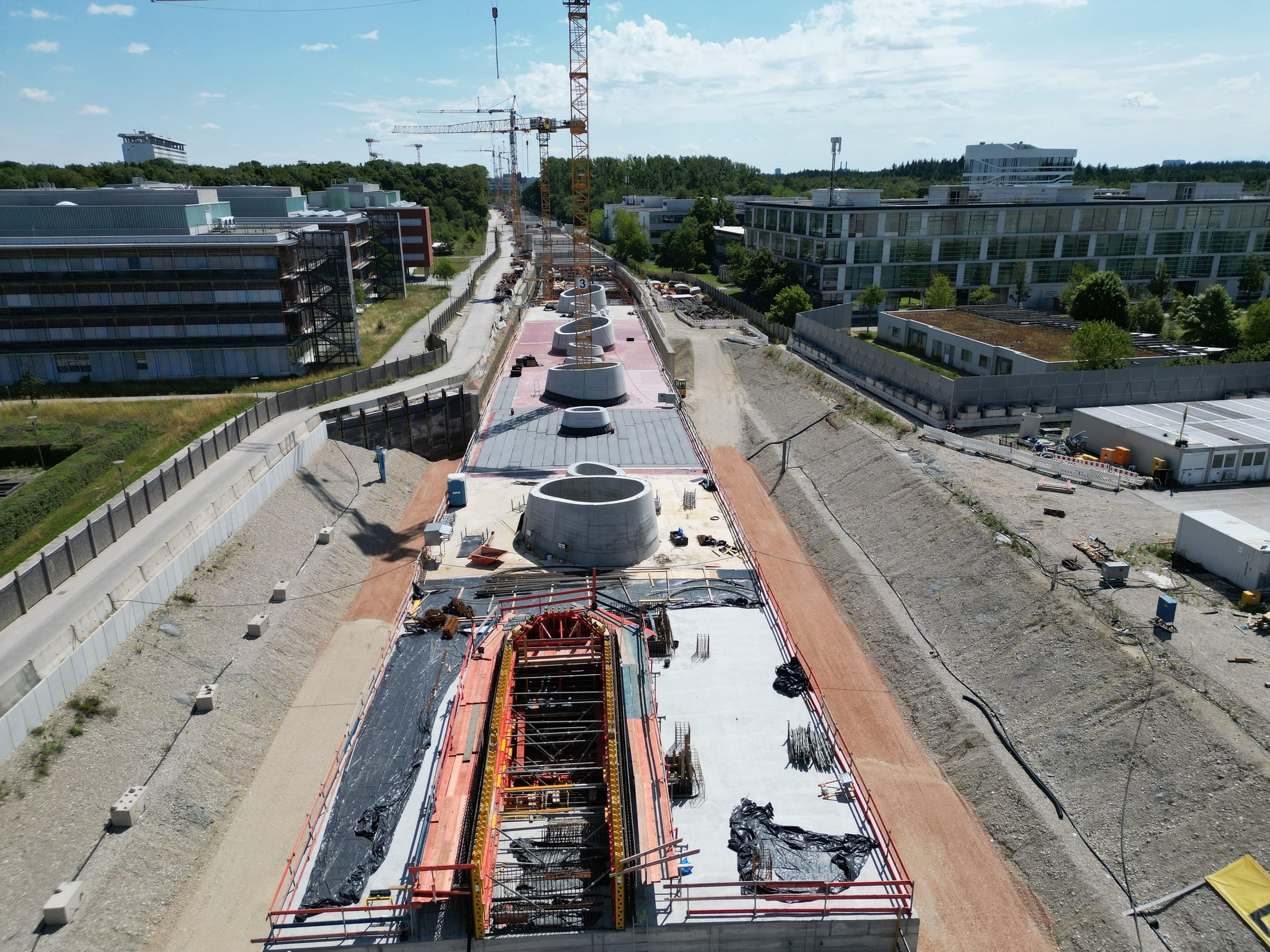

Tageslichtöffnungen in der Bahnhofsdecke

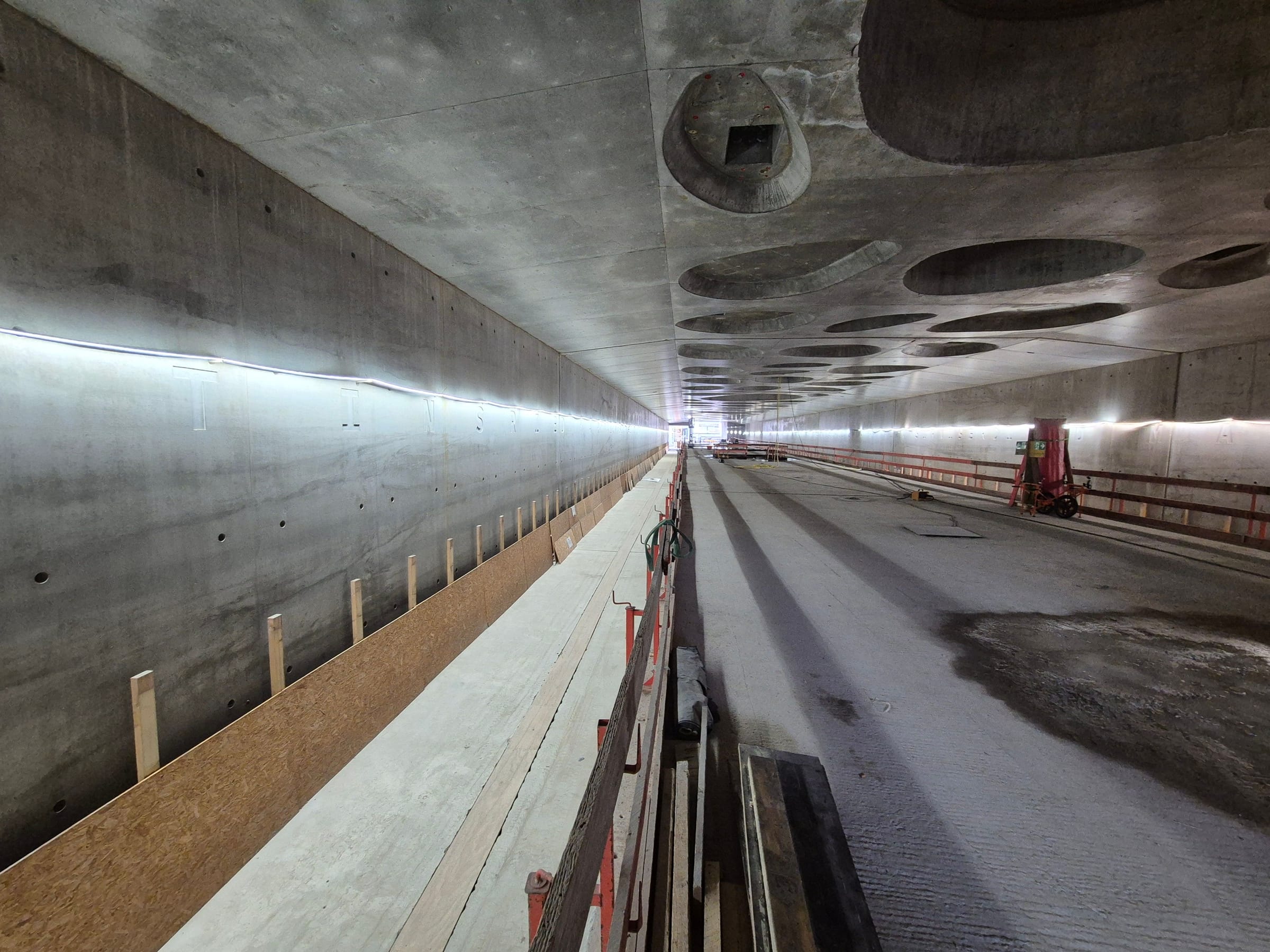

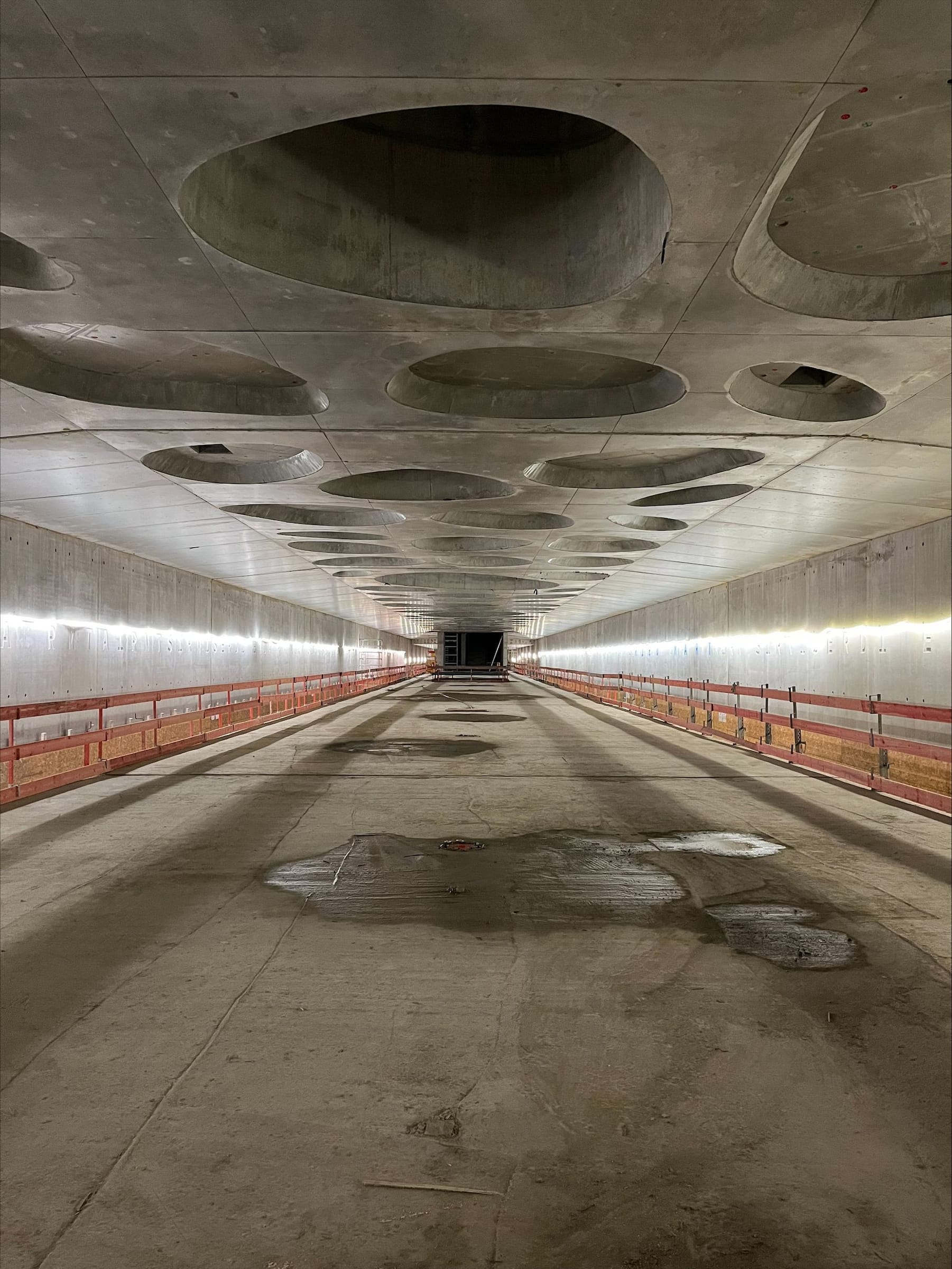

Bahnsteig in Sichtbeton
Tunnel mit Beleuchtung
